Системы запуска и зарядки VW Golf 2 и Jetta 2

Системы запуска и зарядки VW Golf 2 и Jetta 2

Отправлено

У меня со времени покупки машины был установлен генератор совецкого производства (с какой машины не знаю) с отдельным реле регулятора (ваще древний агрегат , с катушками внутре). Лампочка зарядки у мну никогда не горела ибо конструкцией было не предусмотрено , из генератора выходило два провода , один шёл через регулятор в косу и далее в салон , второй толстый на батарею. Намедне перебрали мне донорский генератор (замена подшипников , моста , регулятора ).Сегодня впендюрил этот генератор , по схеме смотрел куда чего втыкать , но не нашёл , ибо колхоз кругом. Отрезал провода от древнего регулятора , присоединял к генеретору к обоим клеммам попеременно , в обоих случаях зарядка есть вроде , но машина ключом не глушиться.
Вопрос: какая клемма на лампочку и чего вешать на вторую клемму , про толстый провод я знаю.
Схемы я уже изучал , но качестао печати не позволят буквы прочитать.

...хорошего человека Андреем не назовут...
...других Андреев это не касается...
.....про мою суровость - не правда , это админы наговаривают...

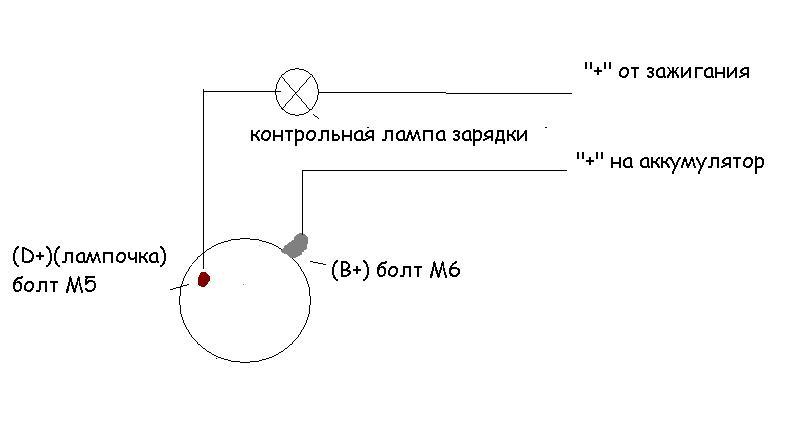

Схема генератора бош фольксваген 954
